Выделить:
Ку-катенационная проволока 100 м
, высокопроводящая электрическая цепная проволока 100 м
, Кабель с цепной проволокой Cu ETP

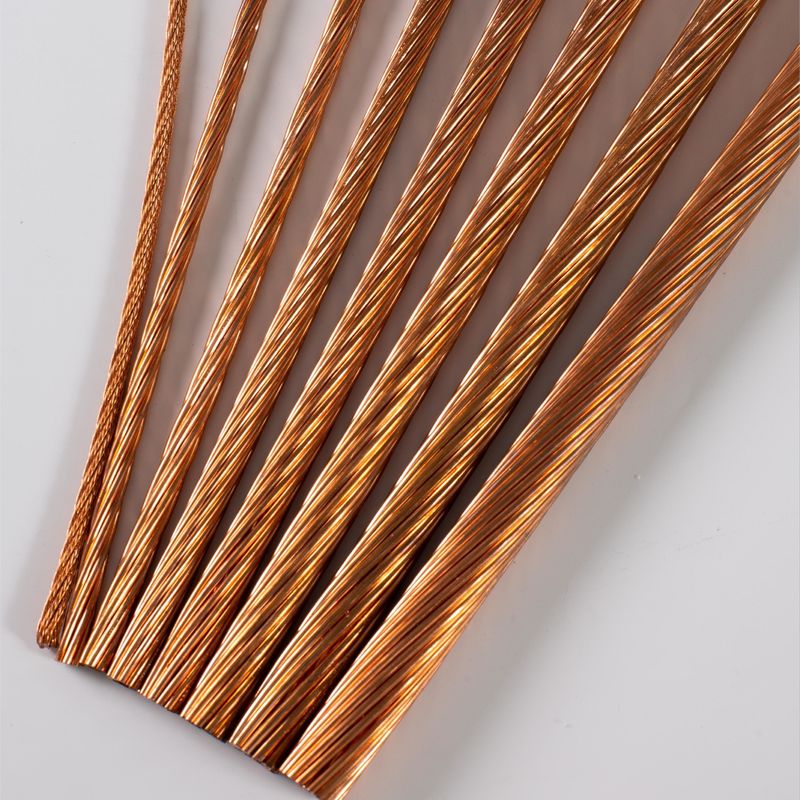

Медная цепная проволока для электрической железной дороги
Медная цепная проволока для электрических железных дорог с хорошей электропроводностью
Медная цепная проволока доступна в различных размерах и конфигурациях в зависимости от конкретных требований системы передачи энергии.Это означает, что он состоит из нескольких мелких медных проводов, скрученных или сплетённых вместе.. Застегивание увеличивает гибкость и прочность провода, что облегчает его обработку во время установки и обслуживания.
Основными преимуществами использования меди для цепной проволоки являются ее высокая электрическая проводимость и устойчивость к коррозии.Медь обладает одной из самых высоких электропроводностей среди обычно используемых металловКроме того, медь устойчива к окислению и обладает хорошей механической прочностью.что делает его подходящим для наружных применений и обеспечивает долговечность провода.
Применение
- Электрические железные дороги и трамвайные системы: Медные цепные провода широко используются в электрических железных дорогах и трамвайных системах для питания поездов или трамваев.подвешенные от столбов или других опорных конструкцийПоезда или трамваи имеют пантографы или другие коллекторы тока, которые устанавливают контакт с медным проводом, что позволяет передавать электрическую энергию для питания транспортных средств.
- Трансмиссия и распределение электроэнергии: Медный цепной провод также используется в системах передачи и распределения электроэнергии.Медный провод переносит высоковольтную электроэнергию на большие расстояния от электростанций до подстанций или непосредственно к потребителям.Использование меди обеспечивает низкое электрическое сопротивление, минимизируя потери энергии во время передачи.
Спецификация контактной проволоки из меди:
| Медная проволока E-CU |
Номинальный
крест
Раздел |
Расчет поперечного сечения |
Количество
провода |
Диаметр |
Прочность провода |
Сопротивляемость
(20°C)
Омм2/м
|
Электрическая проводимость
(20°C) %
IACS
|
Вес |
Расчеты
разрывная нагрузка |
| Провод |
Кондуктор |
До/MPa |
После/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
30,00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Стержня из сплава меди и магния BZII |
Номинальный
крест
Раздел |
Расчет поперечного сечения |
Количество
провода |
Диаметр |
Прочность провода |
Сопротивляемость
(20°C)
Омм2/м
|
Электрическая проводимость
(20°C) %
IACS
|
Вес |
Расчеты
разрывная нагрузка |
| Провод |
Кондуктор |
До/MPa |
После/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
30,00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Примечание: внешний слой должен быть правосторонним (Z-ротация)
Другие конструкции: например, международные стандарты или спецификации заказчика - по запросу
О нас:
Jiangyin Electric Alloy Co., Ltd., ранее известная как Jiangyin Electric Alloy Factory, была основана 12 июня 1985 года.и продажи вспомогательных продуктов для высокоскоростных железных дорогОсновными продуктами компании являются продукты глубокой обработки медного сплава, включая железнодорожные контактные провода, железнодорожные грузоподъемные кабели, шины из медного сплава и другие компоненты из меди.
С момента своего создания компания стремится предоставлять клиентам высококачественные продукты и услуги из медного сплава с передовыми системами управления,сильные возможности в области исследований и разработок;Отличное качество продукции и всеобъемлющие услуги.
Он последовательно сотрудничал с железнодорожными бюро при Министерстве железных дорог, такими как Шанхай, Гуанчжоу, Пекин, Чжэнчжоу, Чэнду и другие железнодорожные бюро;Предприятия по производству локомотивов и двигателей Министерства железных дорог, такие как CRRC и национальные предприятия по производству двигателей и электроприборов, а также известные отечественные и международные предприятия, такие как Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE и т.д.,установили стратегические отношения сотрудничества и стали лицензированным поставщиком проволоки и контактной проволоки из меди и сплава меди для China Railway Group Electric Gasification Bureau.
До сих пор,Jiangyin Electric Alloy Co., Ltd.получила ряд сертификаций, охватывающих ISO9001/IATF16949 менеджмент качества, ISO14001 экологический, сертификацию системы менеджмента,Система менеджмента охраны труда по стандарту ISO45001, Китай CCC, PCCC, CRCC, CE и т.д.
Богатый опыт проектирования в производстве, зрелые надежные производственные процессы, предоставление удовлетворительных продуктов для наших клиентов, сделал наш бизнес как дома, так и за рубежом.
В будущем, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Поддержка и услуги:
Мы предоставляем техническую поддержку и услуги для медных контактных проводов, в том числе:
- Предоставление технической поддержки для установки и использования медных контактных проводов.
- Устранение неполадок и решение любых технических проблем с медными контактными проводами.
- Предоставление технических консультаций по техническому обслуживанию медных контактных проводов.
- Предоставление руководства по выбору медного контактного провода.
Упаковка и перевозка:
Упаковка и перевозка:
- Медная контактная проволока упакована в высококачественные материалы, чтобы гарантировать ее доставку клиенту в хорошем состоянии.
- Медная контактная проволока отправляется по воздуху или по морю в соответствии с требованиями клиента.
- Мы предлагаем номер отслеживания, как только медный контактный провод будет отправлен.
