Система обнаженной цепной проволоки
, Система электропроводящей цепной проволоки из меди
, Проволочные проволоки

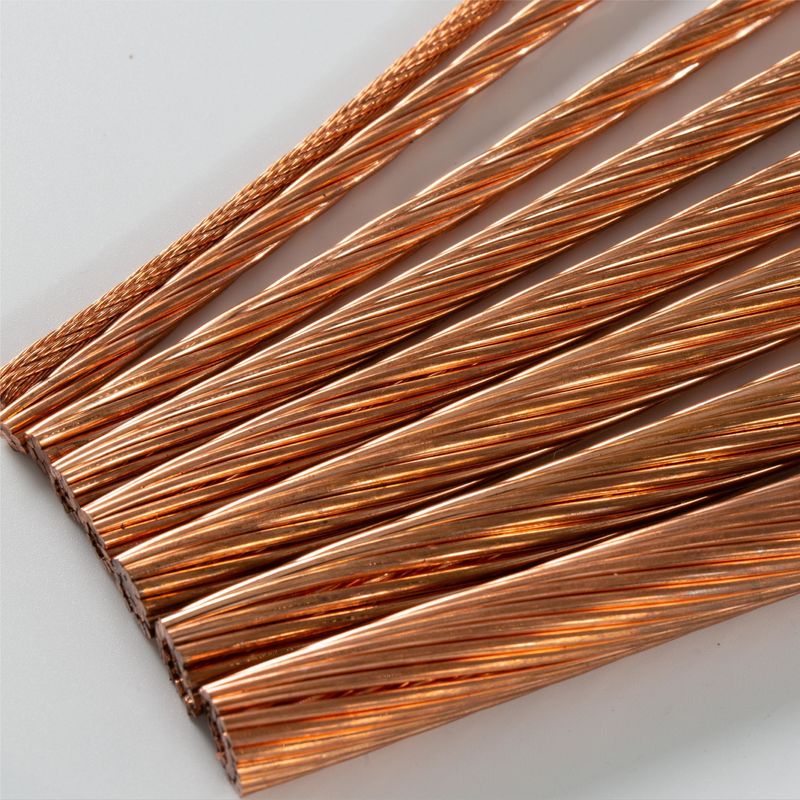

Производитель кабелей Обнаженный медный цепной провод Электрический медный кабель
Производитель кабелей Обнаженный медный цепной провод Электрический медный кабель
Верхний цепной провод, также известный как троллейбусный провод или воздушный провод, является специализированным типом электрического проводника, используемого в электрических железных дорогах и трамвайных системах.Он служит воздушным контактным проводом, который обеспечивает питание транспортных средств, работающих на рельсах.
Медная цепная проволока обычно изготавливается из высокочистой меди из-за ее отличной электрической проводимости.Он изготовлен в форме цилиндра и доступен в различных диаметрах для удовлетворения специфических требований железнодорожной системы..
Провод устанавливается над головой, подвешенный от опорных конструкций, таких как столбы или порты.образующий непрерывный путь для передачи электрической энергии в поезда или трамваиПровод держится напряженным и расположен на определенной высоте, чтобы обеспечить правильный контакт с коллекторами тока, установленными на транспортных средствах.
Медная цепная проволока широко используется в различных других отраслях из-за ее идеальной производительности.
- Электрические железные дороги и трамвайные системы: Медные цепные провода широко используются в электрических железных дорогах и трамвайных системах для питания поездов или трамваев.подвешенные от столбов или других опорных конструкцийПоезда или трамваи имеют пантографы или другие коллекторы тока, которые устанавливают контакт с медным проводом, что позволяет передавать электрическую энергию для питания транспортных средств.
- Трансмиссия и распределение электроэнергии: Медный цепной провод также используется в системах передачи и распределения электроэнергии.Медный провод переносит высоковольтную электроэнергию на большие расстояния от электростанций до подстанций или непосредственно к потребителям.Использование меди обеспечивает низкое электрическое сопротивление, минимизируя потери энергии во время передачи.
- Электрическое оборудование и приборы: медный контактный провод используется в различных электрических оборудованиях и приборах.и другие устройства, для которых важно надежное электрическое соединениеВысокая проводимость меди и устойчивость к коррозии делают ее идеальным выбором для этих применений.
Спецификация контактной проволоки из меди:
| Медная проволока E-CU |
Номинальный
крест
Раздел |
Расчет поперечного сечения |
Количество
провода |
Диаметр |
Прочность провода |
Сопротивляемость
(20°C)
Омм2/м
|
Электрическая проводимость
(20°C) %
IACS
|
Вес |
Расчеты
разрывная нагрузка |
| Провод |
Кондуктор |
До/MPa |
После/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
30,00±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 422 |
≥ 392 |
≤ 0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Стержня из сплава меди и магния BZII |
Номинальный
крест
Раздел |
Расчет поперечного сечения |
Количество
провода |
Диаметр |
Прочность провода |
Сопротивляемость
(20°C)
Омм2/м
|
Электрическая проводимость
(20°C) %
IACS
|
Вес |
Расчеты
разрывная нагрузка |
| Провод |
Кондуктор |
До/MPa |
После/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
30,00±0.03 |
9.0 |
≥ 608 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
10,80±0.03 |
9.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
20,80±0.03 |
14.0 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥ 618 |
≥ 589 |
≤ 0.02778 |
≥ 62 |
1649 |
106.63 |
Примечание: внешний слой должен быть правосторонним (Z-ротация)
Другие конструкции: например, международные стандарты или спецификации заказчика - по запросу
О нас:
Jiangyin Electric Alloy Co., Ltd., ранее известная как Jiangyin Electric Alloy Factory, была основана 12 июня 1985 года.и продажи вспомогательных продуктов для высокоскоростных железных дорогОсновными продуктами компании являются продукты глубокой обработки медного сплава, включая железнодорожные контактные провода, железнодорожные грузоподъемные кабели, шины из медного сплава и другие компоненты из меди.
С момента своего создания компания стремится предоставлять клиентам высококачественные продукты и услуги из медного сплава с передовыми системами управления,сильные возможности в области исследований и разработок;Отличное качество продукции и всеобъемлющие услуги.
Он последовательно сотрудничал с железнодорожными бюро при Министерстве железных дорог, такими как Шанхай, Гуанчжоу, Пекин, Чжэнчжоу, Чэнду и другие железнодорожные бюро;Предприятия по производству локомотивов и двигателей Министерства железных дорог, такие как CRRC и национальные предприятия по производству двигателей и электроприборов, а также известные отечественные и международные предприятия, такие как Xiangtan Electric, Dongfang Electric,Schneider Electric, Siemens, ABB, GE и т.д.,установили стратегические отношения сотрудничества и стали лицензированным поставщиком проволоки и контактной проволоки из меди и сплава меди для China Railway Group Electric Gasification Bureau.
До сих пор,Jiangyin Electric Alloy Co., Ltd.получила ряд сертификаций, охватывающих ISO9001/IATF16949 менеджмент качества, ISO14001 экологический, сертификацию системы менеджмента,Система менеджмента охраны труда по стандарту ISO45001, Китай CCC, PCCC, CRCC, CE и т.д.
Богатый опыт проектирования в производстве, зрелые надежные производственные процессы, предоставление удовлетворительных продуктов для наших клиентов, сделал наш бизнес как дома, так и за рубежом.
В будущем, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Поддержка и услуги:
Мы предоставляем техническую поддержку и услуги для медных контактных проводов, в том числе:
- Предоставление технической поддержки для установки и использования медных контактных проводов.
- Устранение неполадок и решение любых технических проблем с медными контактными проводами.
- Предоставление технических консультаций по техническому обслуживанию медных контактных проводов.
- Предоставление руководства по выбору медного контактного провода.
Упаковка и перевозка:
Упаковка и перевозка:
- Медная контактная проволока упакована в высококачественные материалы, чтобы гарантировать ее доставку клиенту в хорошем состоянии.
- Медная контактная проволока отправляется по воздуху или по морю в соответствии с требованиями клиента.
- Мы предлагаем номер отслеживания, как только медный контактный провод будет отправлен.
